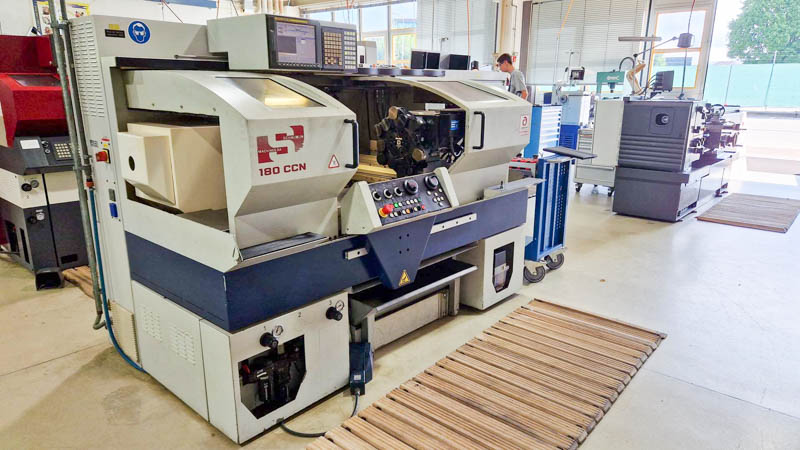

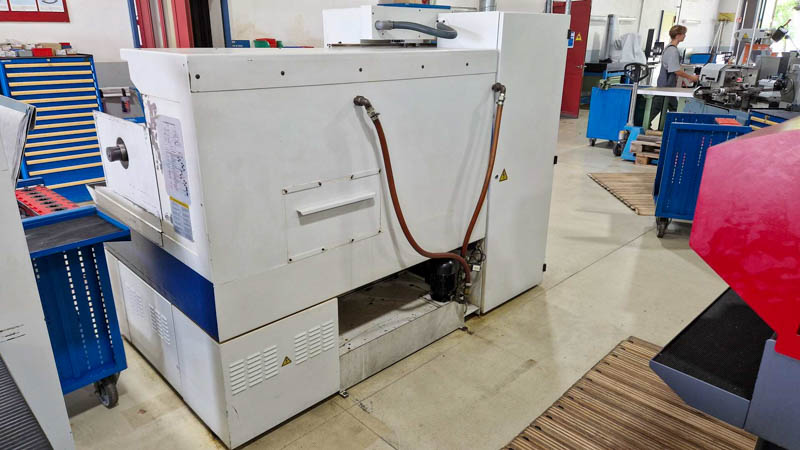

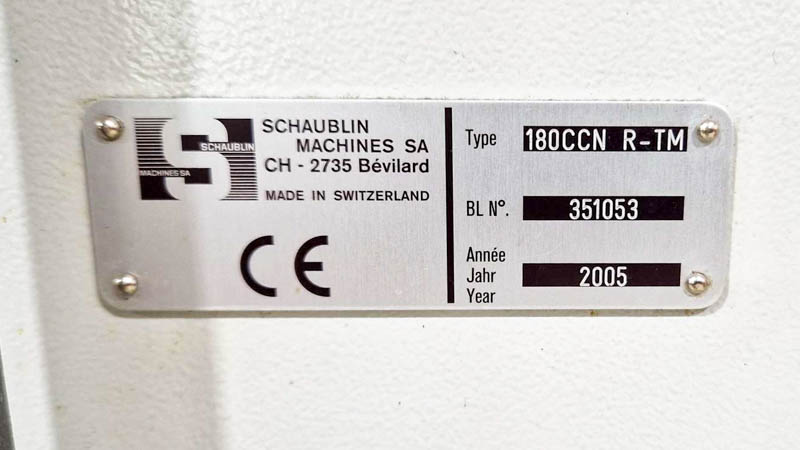

Tour SCHAUBLIN 180CCN R-TM

caractéristiques

Poupée A2-6

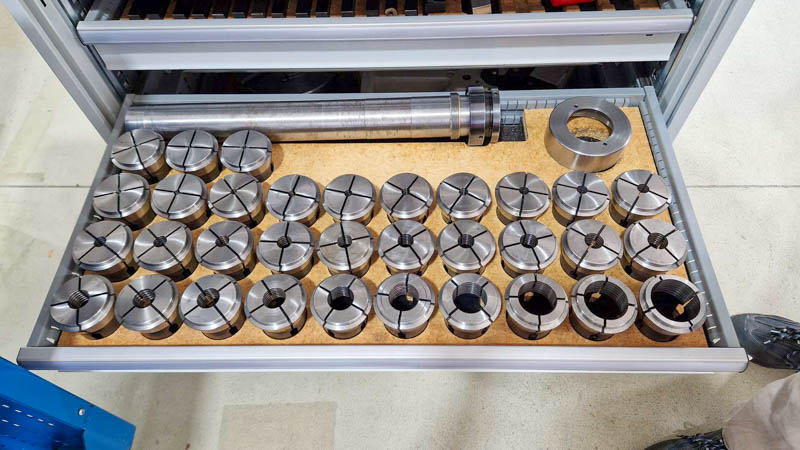

Serrage pinces F66

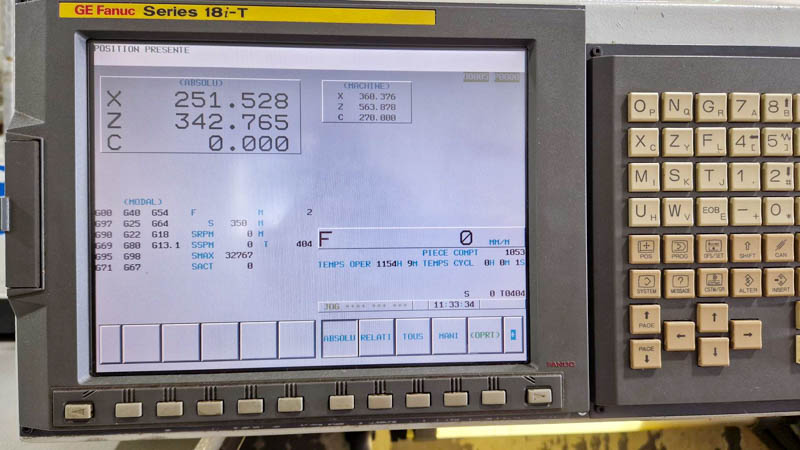

Commande FANUC 18i-T

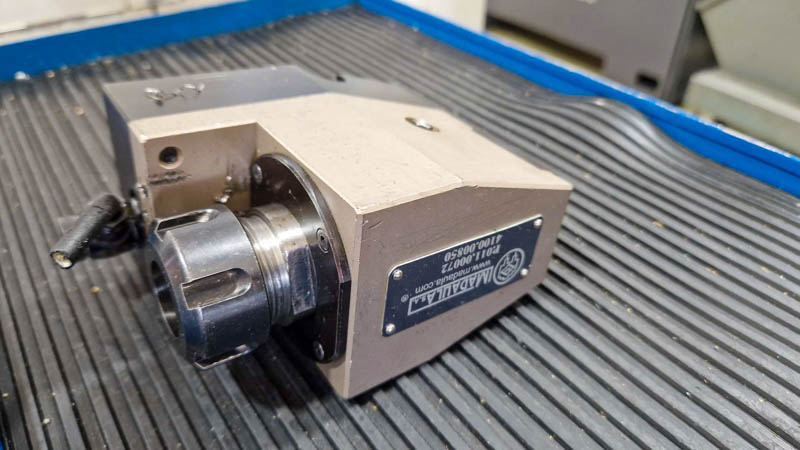

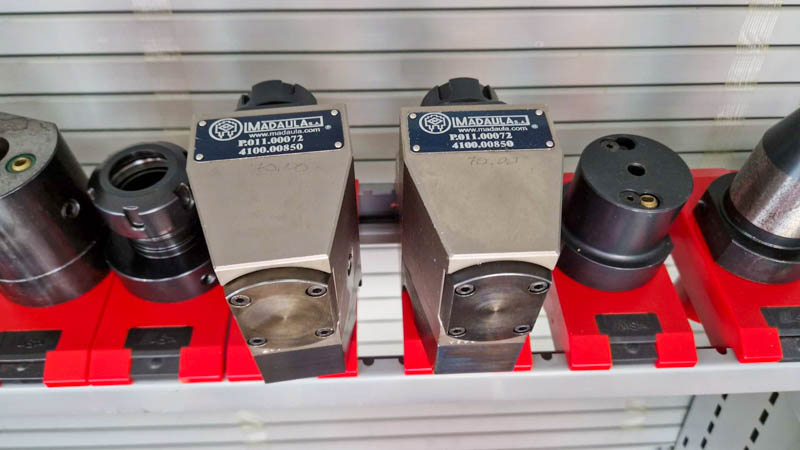

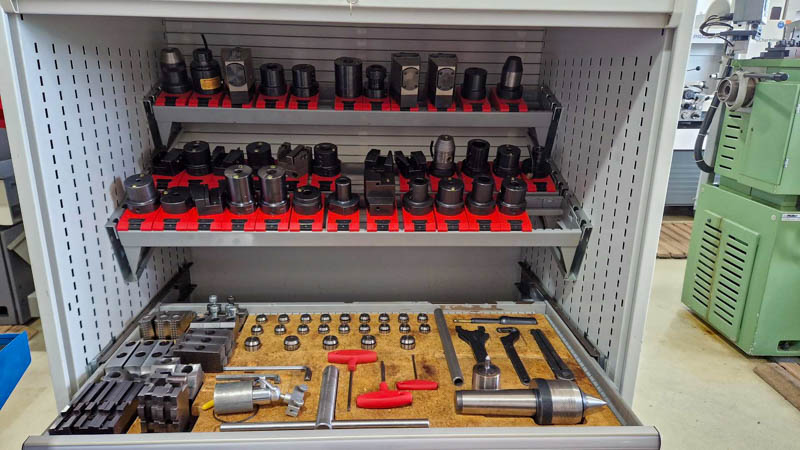

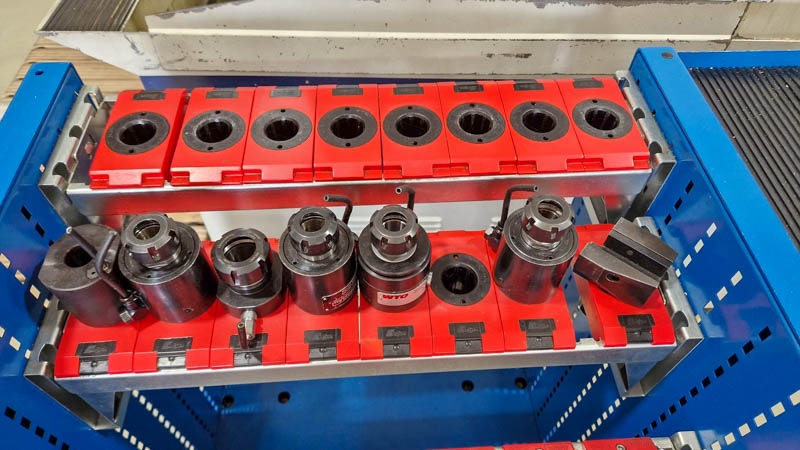

Revolver avec outils motorisés

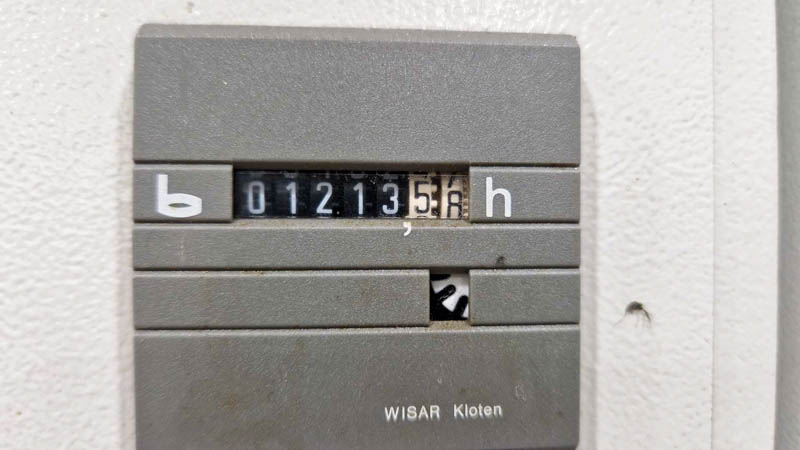

Heures : 1'213 h

Caractéristiques

Entraînement par moteur AC, puissance nominale à 100%-50% DE : 15/18,5 Kw
Couple maximum à 100%-50% DE : 135/165 Nm
Course transversale : axe x : 230 mm
Résolution, au rayon : 0,0005 mm
Commande par moteur AC, couple : 3 Nm
Vis à billes, dia. x pas : 32 x 5 mm
Course longitudinale: axe Z max. : 720 mm
Résolution : 0,001 mm
Commande par moteur AC, couple : 6 Nm
Vis à billes, dia. x pas : 32 x 10 mm
Avances de travail X/Z, sans étage : 0-5000 mm/min.
Avances rapides X/Z : 8/10 m/min.
Force d'avance X/Z : 420/670 daN
Puissance électrique absorbée : 23 kVA
Courant nominal : 41 A

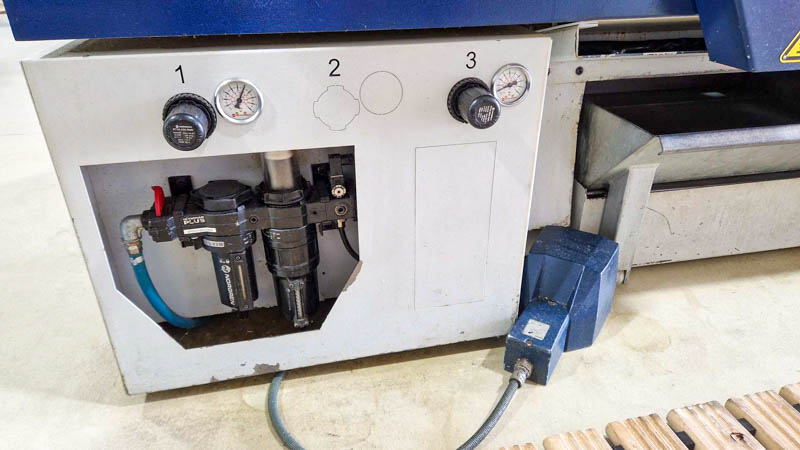

Pression d'air comprimé : 5-7 bars
Consommation d'air moyenne : 4/6 m3/h
Poids approx. de la machine : 2'460 kg
Dimension de la machine : long. 2280 mm /larg. 1470 : mm /hauteur 1700 mm

AIRE DE TRAVAIL

Longueur maximum de tournage : 598 mm

CAPACITES DE TOURNAGE

Diamètre maximum de tournage : 270 mm
Diamètre maximum admis au-dessus du chariot : 160 mm
Hauteur de pointe au-dessus du chariot : 83 mm
Diamètre maximum admis au-dessus du banc : 430 mm

POUPEE

ISO A2-6
Poupée avec nez de broche normalisé ISO 702/I/DIN 55026
Vitesse de broche, sans étages
Permet l'utilisation des pinces F-66 ainsi que des mandrins manuels ou automatiques

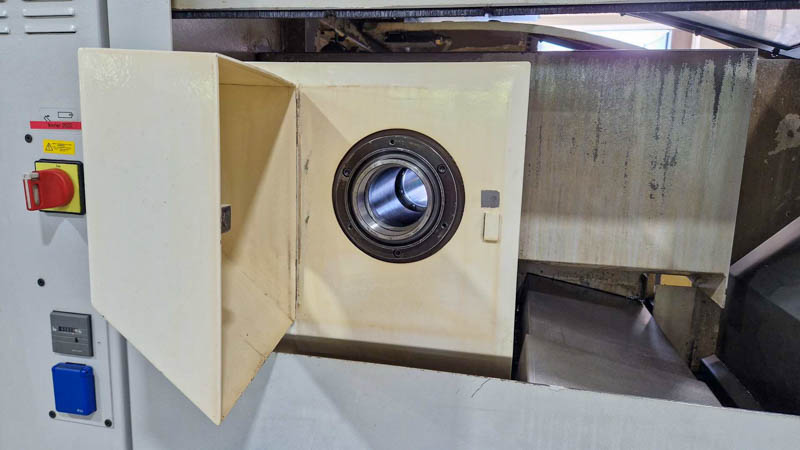

Dia. intérieur broche (sans clé) : 68 mm
Passage de barre en pince F-66 = 60 mm

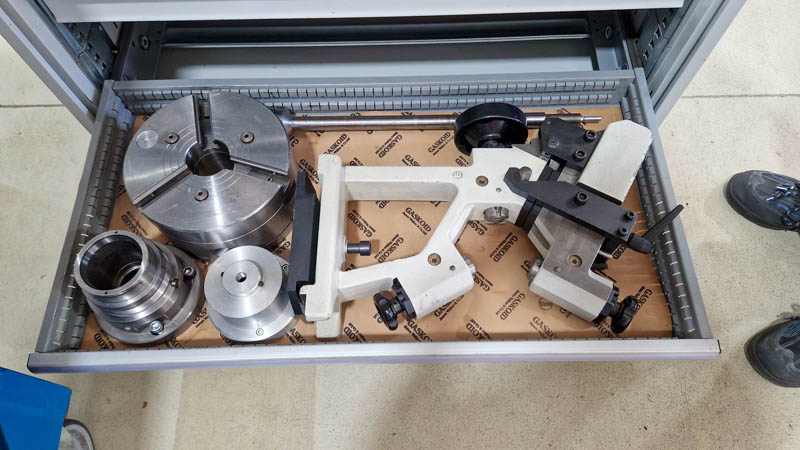

Diamètre du mandrin automatique jusqu'à 250 mm / mandrin manuel idem
Cylindre de serrage pneumatique pour pinces et mandrins

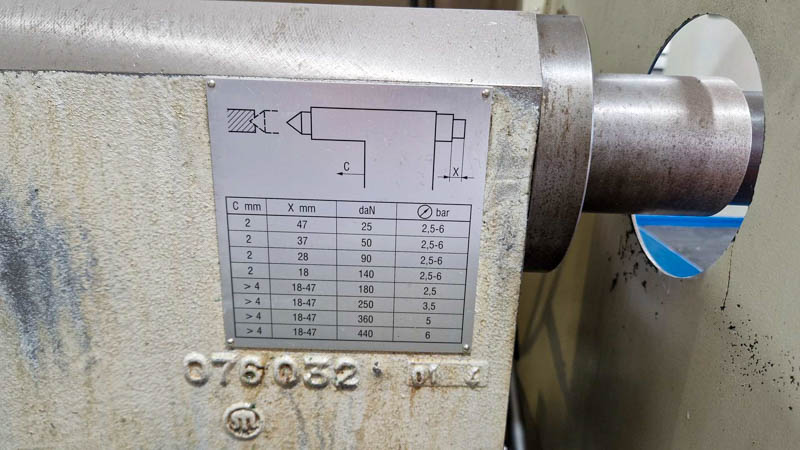

Force axiale de serrage, réglable à 5 bars : 3'400 daN
Vitesses de broche : 30-4'000 min-1
Poids maximum de la pièce à usiner, : en mandrin : 35 kg entre pointes : 45 kg

TENSIONS

Tension 380-420 V 50 Hz +/- 5%
Tension 220-240 V 50 Hz +/- 5%
